随着电信网络和电力传输系统的增长, 对可靠且具有成本效益的光纤解决方案的需求也增加. 其中, ADSS电缆安装 已经成为公用事业公司和网络工程师的首选. ADSS, 或全型自支撑电缆, 设计为无金属组件的安装，不需要信使电线或支持硬件, 使其成为空中部署的高效和安全的解决方案.
如果您是该技术的新手，并且想了解如何正确安装ADSS电缆, 你在正确的地方. 在本分步指南中, ZMS 电缆 将帮助初学者对整个ADSS电缆安装过程有全面的了解, 从准备到最终测试.
什么是ADSS电缆?
ADSS (全型自我支持) 电缆 是一种用于沿电源线和电信路线的航空安装的光纤电缆. 与传统电缆不同, ADS不需要金属支撑结构. 反而, 它使用诸如Aramid Yarn之类的高强度材料在杆或塔之间的长跨度上支撑自己.
关键功能:
全dilectric (非金属, 在高压周围安全)
轻巧而强壮
易于安装
抵抗环境因素 (紫外线, 水分, 极端温度)
为什么 了解 ADSS电缆安装?
ADSS光缆, 无论是在大规模的动力工程项目中还是小型家庭电力都起着很大的作用, 是光纤电缆中的流行模型, 因此，进入电缆行业的技术专员, 必须仔细掌握 ADSS光缆.
成本效益: 无需额外支撑硬件或接地.
快速部署: 可以更快地完成安装，而人力要求更少.
在电力周围安全: 由于其介电性, 它可以安装在高压线上，而不会冒出电导的风险.
长期功能: 非常适合穿越河流, 山谷, 和开放地形.

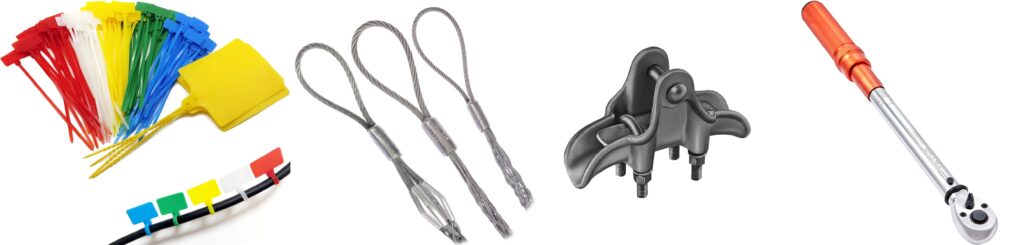

ADSS电缆安装所需的工具和材料
在逐步研究之前, 您需要收集ADSS电缆安装的基本工具和材料:
基本工具:
ADSS电缆与正确的鞘类型 (pe或at)
悬架夹
张力夹 (死端夹具)
滑轮块或串块
电缆拉动
绞车或电缆拉杆
电缆标记和标签
梯子或水桶卡车
扭矩扳手
电缆测试设备 (Otdr, 功率计)

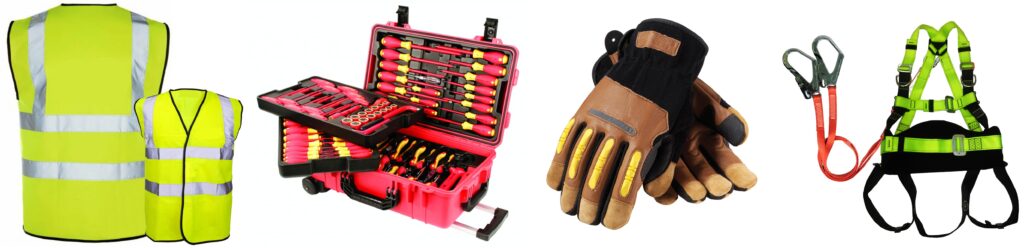

人身安全装备:
头盔
安全带
保护手套
高可见度背心
绝缘工具
分步ADSS电缆安装指南
步 1: 安装前调查
安装电缆之前, 对路线进行全面调查:
测量跨度长度 两极或塔之间.
查看 电源线的清除 和其他障碍.
确认 锚点 和 张力区.
确保这一点 杆和交叉臂 在结构上是合理的.
计划位置 张力和悬架硬件.
做得好的调查减少了安装错误，避免了潜在的危害.
步 2: 电缆路线准备
清除任何植被或障碍的电缆路径.
确保所有极点都没有损坏，并在结构上准备好应对电缆的张力.
标记安装位置，用于悬架和末端点.
步 3: 安装悬架和张力硬件
悬架夹 和 死胡同 (紧张) 夹具 应安装在指定点. 悬架夹具支撑电缆的重量，同时稍微移动. 死端夹子紧紧固定电缆，通常放置在端点或转弯角度.
使用扭矩扳手在夹具上施加建议的压力.
避免过度触发以防止电缆鞘损坏.
步 4: 串起电缆
电缆串是沿极线铺设电缆的过程:
设置 滑轮块 在每个杆上引导电缆.
使用绞车或手动拉电缆 拉手.
确保电缆不会扭曲, 纠结, 或在地上拖.
保持杆之间的适当下垂 (通常 1.5%-2.5% 跨度).
使用 刹车设备 如果需要，以控制下降期间的电缆张力.
对于提示: 在更长的跨度或具有挑战性的地形, 使用 测功机 测量和维持在安全限制范围内的张力.
步 5: 将电缆固定在电线杆上
电缆到位后, 继续安全地修复:
卸下滑轮块一个, 并安装 悬架夹.
对于末端和角度点, 使用 张力夹 并牢固地保护他们.
仔细检查所有夹具都紧密且位置正确.
安装 振动阻尼器 如果安装在大风或山区，以减少电缆振荡.
步 6: 剪接和终止
广告电缆可能需要 中跨剪接 如果路线超过电缆的交付长度.
小心地剥离外套和芯.
使用 剪接关闭 保护纤维接缝免受环境暴露.
确保在剪接过程中确保适当的纤维对齐，以最大程度地减少信号损失.
标签并标记每个剪接以进行将来的维护跟踪.
终止通常发生在接线盒中, ODF (光学分配框架), 或杆安装的外壳.
步 7: 测试和调试
安装和剪接后, 必须测试电缆以确保其正常运行:
使用 Otdr (光学时域反射计) 检查:
剪接损失
总链接损失
反射点
距离映射
用一个测量信号衰减 功率计.
记录所有测试结果以进行未来审核或维护.
仅在通过所有测试后才将ADSS链接用于服务.
在ADSS电缆安装中要避免的常见错误
甚至经验丰富的团队也会犯错. 这是一些您应该避免的:
不当控制张力: 过度拉动会破坏纤维或损坏鞘.
忽略最小弯曲半径: 弯曲的电缆过于剧烈会损坏内部纤维.
硬件放置不佳: 悬架或张力硬件的不正确定位会导致下垂或机械故障.
缺乏天气考虑: 在潮湿或大风条件下的安装可能是危险的，可能会损害质量.
跳过振动阻尼器: 特别是在长跨度或开放区域, 振动控制至关重要.
在特殊环境中的ADSS电缆安装
高压区域
使用 在 (反轨道) 护套 高压 抵抗电气跟踪的环境.
保持安全的工作距离并遵循公用事业安全协议.
山区或长期区域
选择高拉伸力量ADSS模型.
仔细计算SAG并在必要时使用中间支持.
城市装置
确保视觉影响最小.
遵守有关杆访问和电缆路由的当地市政法规.
安装后维护
虽然广告电缆耐用，并且需要最少的维护, 这是一个很好的做法:
履行 年度视觉检查 案件, 夹具位置, 和杆子.
日程 纤维测试 每一个 1-2 几年检测早期降解.
监视器 天气损失 在暴风雨或地震等极端事件之后.
易于学习, 可靠的结果
ADSS电缆的安装起初似乎很复杂, 但是有结构化的方法和对细节的关注, 甚至初学者也可以管理成功的部署. 从路线计划到最终测试, 每个步骤在确保光纤链接的长期可靠性和安全性方面起着至关重要的作用.
通过了解完整的安装过程并避免常见错误, 您可以确保耐用, 支持现代电信和智能电网基础设施的高性能网络.
