فك التشفير "H05RR-F"
الاسم ليس عشوائيًا - إنه رمز أوروبي منسق يخبرك بالضبط بما تشتريه:
- ح：متناغمة مع المعايير الأوروبية
- 5：تم تقييمه بـ 300/500 الخامس
- ر：العزل المطاطي
- ر：غمد مطاطي
- F：موصل مجدولة مرنة
قد تراه أيضًا يباع باسم 318-TRS أو مجمعًا مع الكابل المطاطي H05RN-F الأثقل (ال “ن” يعني ببساطة النيوبرين/الغمد لمزيد من القوة الميكانيكية). إذا لم تكن متأكدًا من التصنيف الذي يحتاجه مشروعك, أرسل لنا طلبك - وسنوجهك إلى النوع الصحيح.
Where You'll Put H05RR-F to Work
H05RR-F هو كابل خفيف إلى متوسط التحمل, مصممة للتعامل المتكرر, زائدة والثناء. تتضمن الإعدادات الشائعة:
- تمديدات وإمدادات التيار الكهربائي في المنازل والمساحات التجارية الخفيفة
- توصيلات الطاقة لأدوات الورشة المحمولة, التدريبات والمعدات المحمولة
- آلات الحدائق, المضخات واللوازم الخارجية المؤقتة
- وصلات للأجهزة الصغيرة في الظروف الجافة أو الرطبة
- الأسلاك الثابتة داخل المباني المؤقتة والمعدات المحمولة
كما أنه يتزاوج بشكل طبيعي مع H07RN-F كابل عندما يصل تطبيقك إلى ضغط ميكانيكي أثقل.

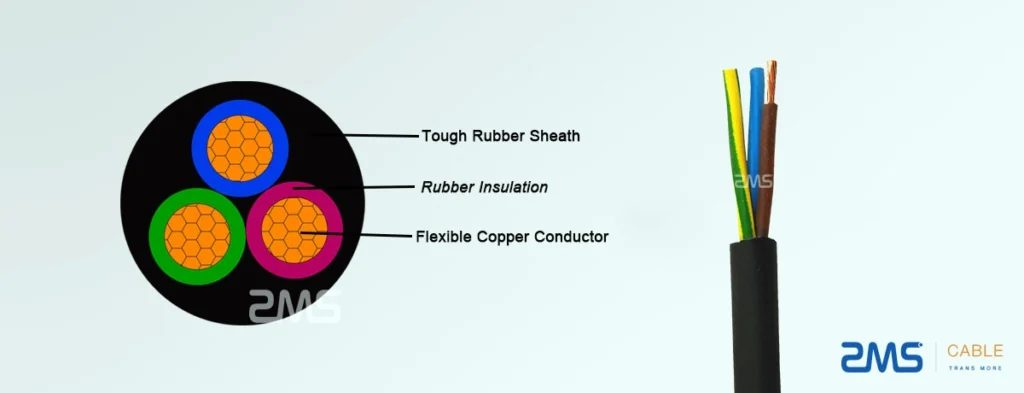

داخل كابل H05RR-F
| طبقة | مادة |
|---|---|
| موصل | فئة مرنة 5 النحاس المعلب - تظل الخيوط مرنة ومقاومة للتآكل |
| العزل | ممحاة, النوع E1.4 - يغلق كل قلب, يقدم قوة عازلة جيدة |
| غمد | مطاط قوي, النوع EM2 — يحمي الحزمة من التآكل والصدمات |
يمنح العزل المطاطي والغلاف كابل H05RR-F شيئين لا يمكن لـ PVC مطابقتهما بسهولة: فهو يحافظ على مرونته حتى -20 درجة مئوية, ويتعافى جيدًا بعد اللف والثني المتكرر. توجد خيوط النحاس المعلبة لسبب ما أيضًا - فهي تقاوم الأكسدة حيث ينثني الكابل ويحتك بمرور الوقت.
لمحة سريعة عن البيانات الفنية لكابل H05RR-F
| المعلمة | قيمة |
|---|---|
| تصنيف الجهد | 300/500 الخامس |
| اختبار الجهد | 2500 الخامس |
| درجة حرارة التشغيل | -20 درجة مئوية إلى +60 درجة مئوية |
| نصف قطر الانحناء | 15 × القطر الإجمالي |
| لون غمد | أسود أو أبيض |
| المعايير | VDE 0282, VDE 0615, من 57282, بكالوريوس 6500 |
النوى وتحديد الهوية
| النوى | الألوان |
|---|---|
| 2-جوهر | بني, أزرق |
| 3-جوهر | أخضر/أصفر, بني, أزرق |
| 4-جوهر | أخضر/أصفر, أسود, أزرق, بني |
| 5-جوهر | أخضر/أصفر, أسود, أزرق, بني, أسود |
| 6-جوهر | مرمزة بالرقم, النوى السوداء مع أرقام بيضاء, بالإضافة إلى اللون الأخضر/الأصفر المتكامل |
الأبعاد والأوزان
H05RR-F ثنائي النواة, 300/500 الخامس
| جوهر & مقاس (مم²) | تقطعت بهم السبل (رقم/مم) | العزل (مم) | غمد (مم) | ضياء الشاملة. (مم) | تقريبا. وزن (كجم/كم) |
|---|---|---|---|---|---|
| 2 × 0.75 | 24 × 0.20 | 0.6 | 0.8 | 6.4 | 53 |
| 2 × 1.0 | 32 × 0.20 | 0.6 | 0.8 | 6.6 | 60 |
| 2 × 1.5 | 30 × 0.25 | 0.6 | 1.1 | 7.6 | 82 |
| 2 × 2.5 | 50 × 0.25 | 0.7 | 1.2 | 9.2 | 135 |
| 2 × 4.0 | 56 × 0.30 | 0.8 | 1.2 | 10.8 | 191 |
| 2 × 6.0 | 84 × 0.30 | 0.8 | 1.5 | 13.4 | 274 |
H05RR-F 5 النواة, 300/500 الخامس
| جوهر & مقاس (مم²) | تقطعت بهم السبل (رقم/مم) | العزل (مم) | غمد (مم) | ضياء الشاملة. (مم) | تقريبا. وزن (كجم/كم) |
|---|---|---|---|---|---|
| 5 × 0.75 | 24 × 0.20 | 0.6 | 1.0 | 8.5 | 101 |
| 5 × 1.0 | 32 × 0.20 | 0.6 | 1.0 | 8.8 | 116 |
| 5 × 1.5 | 30 × 0.25 | 0.6 | 1.0 | 9.6 | 148 |
| 5 × 2.5 | 50 × 0.25 | 0.7 | 1.2 | 11.6 | 229 |
| 5 × 4.0 | 56 × 0.30 | 0.8 | 1.8 | 14.4 | 359 |
| 5 × 6.0 | 84 × 0.30 | 0.8 | 1.8 | 17.7 | 535 |
يتم قياس الوزن والقطر الخارجي على الكابل الفعلي; تختلف الأرقام قليلاً بين الشركات المصنعة.
الأداء الكهربائي
| المقطع العرضي (مم²) | أقصى مقاومة للموصل عند 20 درجة مئوية (أوم / كم) | التصنيف الحالي, مرحلة واحدة (أ) | التصنيف الحالي, ثلاث مراحل (أ) |
|---|---|---|---|
| 0.75 | 26 | 6 | 6 |
| 1.0 | 19.5 | 10 | 10 |
| 1.5 | 13.3 | 16 | 16 |
| 2.5 | 7.98 | 25 | 20 |
| 4.0 | 4.95 | 35 | 25 |
مصدر للمواصفات الخاصة بك
يتم قياس كل كابل نقوم بشحنه وفحصه وفقًا للرسم, وليس ورقة البيانات. إذا كان القطر الإجمالي أو الوزن مهمًا للتركيب، فقم بملء القناة, أبعاد البكرة, أوزان الطبل - أخبرنا بأرقامك عند الطلب. باعتبارها الشركة المصنعة وراء كابل VERI, نحن سعداء لبناء كابل مطاطي للمواصفات الدقيقة التي تقدمها لنا, ونقوم بتخصيص النوى, لون الغمد والأطوال التي تناسبه.
لماذا تختار كابل VERI
VERI Cable هي العلامة التجارية الخارجية لشركة ZMS Cable, منشأة تصنيع تتمتع بسنوات من الخبرة في مجال الكابلات المعزولة بالمطاط. وهذا يعني أنك تتعامل مباشرة مع الشركة المصنعة، وليس وسيطًا:
- جودة مواد متسقة من مركب المطاط الخاضع للرقابة ومصادر النحاس
- البيانات والرسومات بناءً على ما ننتجه بالفعل
- الدعم المباشر على اختيار الكابل, الأحجام المخصصة والتسليم
التعليمات
H05RR-F هي تسمية أوروبية منسقة: ح (المعيار المنسق), 5 (300/500 تصنيف V), ر (العزل المطاطي), ر (غمد مطاطي) و ف (موصل مجدولة مرنة). يخبرك في لمحة أن هذا واجب خفيف, كابل مطاطي مرن.
كلاهما كابلات مطاطية مرنة في 300/500 الخامس. ال “ن” في H05RN-F يشير إلى أكثر صرامة, في كثير من الأحيان غمد من نوع النيوبرين الذي يعطي قوة ميكانيكية أعلى, مما يجعلها خطوة للأمام عندما يواجه الكابل معالجة أثقل أو تآكلًا في الهواء الطلق. يناسب H05RR-F المهام الخفيفة إلى المتوسطة; اختر H05RN-F عندما تحتاج إلى المزيد من المتانة.
إنها مناسبة للتطبيقات الخارجية المؤقتة في الظروف الجافة أو الرطبة, مثل أدوات الحدائق والمعدات المحمولة. للتعرض الخارجي الدائم أو الثقيل, التقييم الأكثر صرامة هو الاختيار الأكثر أمانًا - اسأل فريقنا وسنوصي بالتقييم الصحيح.
يأتي H05RR-F 2, 3, 4 و 5 النوى, من 0.75 ملم² حتى 6 مم², مع 6 النواة متاحة عند الطلب. تتبع الألوان الأساسية جدول التعريف القياسي أعلاه, والغمد يأتي باللون الأسود أو الأبيض.
نعم. كشركة مصنعة, يمكننا التكيف مع القطر الكلي, لون غمد, التخطيط الأساسي والطول لمتطلبات مشروعك. شارك أرقامك المستهدفة وسنقوم بتأكيد الجدوى قبل الالتزام.
احصل على عرض أسعار
تحتاج إلى كابل مطاطي H05RR-F من حيث الحجم, أو المواصفات المخصصة التي لا تراها هنا? أخبرنا النوى, الأحجام والأطوال - سنعود بعرض أسعار ورسم فني للتأكيد.
