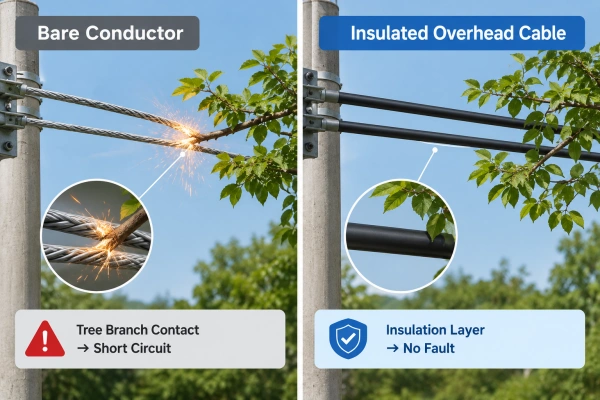

국가들이 전력망 안전에 대해 점점 더 엄격한 요구 사항을 적용함에 따라, 기존의 베어 가공 도체의 문제가 더욱 분명해졌습니다.: 나뭇가지, 조류, 악천후로 인해 쉽게 라인 결함이 발생할 수 있습니다., 그로 인해 안전성이 저하됨. 그러므로, 도시 또는 농촌 전력망 개조 여부, 산림지역 전기화, 또는 새로운 에너지 그리드 연결 프로젝트, 머리 위 절연 케이블은 전통적인 나전선의 중요한 대체품이 되었습니다..
오버헤드 절연 케이블이란??
머리 위 절연 케이블 (도 알려져 있습니다 공중 번들 케이블) 옥외 기둥 설치용으로 특별히 설계된 전원 케이블입니다.. 오버헤드 절연 케이블은 일반적으로 알루미늄 또는 알루미늄 합금 도체를 사용합니다., 외부 환경에 강한 단열재 층으로 덮여 있음.
많은 프로젝트의 경우, 가공 절연 케이블은 가공선의 저렴한 비용과 간단한 구성의 장점을 유지합니다., 나전선의 안전하지 못한 문제와 잦은 고장 문제를 해결하면서. 이는 현재 가장 비용 효율적이고 다양한 가공 송전 솔루션입니다..
오버헤드 절연 케이블의 세 가지 핵심 포인트
ZMS 고객이 신속하게 제품을 선택하고 매개변수를 정확하게 일치시키는 데 도움을 주기 위해, 우리는 가공 절연 케이블의 전체 제품 시스템을 세 가지 핵심 차원으로 요약했습니다.: 재료, 구조적 구성, 및 전압 레벨. 모든 엔지니어링 선택, 시나리오 적응, 표준 매칭은 이 세 가지 점을 기반으로 합니다..

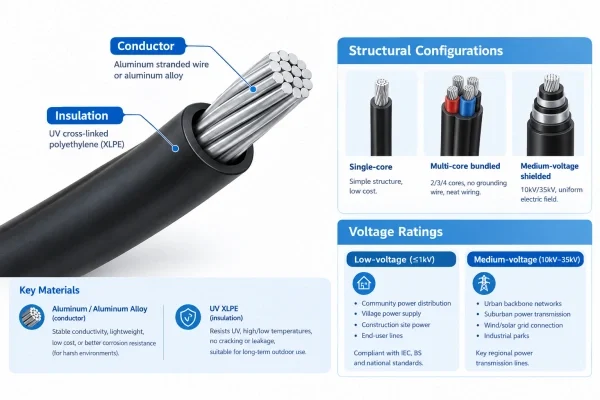

가공절연케이블의 구조와 재질
가공 절연 케이블의 구조는 주로 두 부분으로 구성됩니다.: 도체 및 절연층. 소재는 근본적으로 실외 내후성을 결정하지만, 서비스 수명, 가공 절연 케이블의 내식성.
지휘자:
시중에서 판매되는 대부분의 가공 절연 케이블은 경질 알루미늄 연선 또는 알루미늄 합금을 도체로 사용합니다..
알루미늄은 전도성이 안정적입니다., 가볍습니다, 전체 비용이 더 낮습니다., 대부분의 일반 도시 및 농촌 배전 프로젝트에 적합합니다..
연안염수분무용, 화학적 오염, 및 고습 부식 시나리오, 알루미늄 합금 도체를 권장합니다, 더 강한 내식성과 노후화 저항이 있는, 실외선 수리율 대폭 감소.
단열재:
일반 실내 케이블과 달리, 가공 절연 케이블은 UV 가교 폴리에틸렌을 균일하게 사용합니다. (XLPE) 단열재.
이 소재는 자외선에 강하고 고온 및 저온에 견딜 수 있도록 변형되었습니다., 햇빛에 장기간 노출되는 것을 견딜 수 있도록 해줍니다., 바람, 비, 갈라짐 없이 서리가 내린다, 가루로 만들기, 또는 누출. 옥외 머리 위 적용을 위한 전용 단열재입니다..
가공절연케이블의 구성
오버헤드 절연 케이블은 주로 세 가지 구조 형태로 구분됩니다., 다양한 프로젝트에 적합:
단일 코어 오버헤드 절연 케이블: 간단한 구조, 오래된 나전선 라인 업그레이드에 적합, 매우 저렴한 건설 비용으로.
멀티 코어 번들 ABC 케이블: 2/3/4 코어 통합 및 번들, 추가 접지선이 필요하지 않습니다., 깔끔한 배선, 더 작은 줄 간격, 해외 도시 배전망 및 농촌 전화의 주류 스타일.
중전압 차폐 구조: 10kV 및 35kV 중전압 가공 절연 케이블은 내부 및 외부 반도전성 차폐층을 추가했습니다.. 이는 균일한 전기장을 보장합니다., 부분 방전 및 절연 파괴 제거, 고압 간선의 안전운전기준을 충족합니다..
오버헤드 절연 케이블의 전압 정격
국제 엔지니어링 표준 준수, 가공 절연 케이블을 두 가지 주요 전압 시스템으로 분류합니다., 모든 민간 및 산업 배전 시나리오를 포괄:
저전압 가공 절연 케이블 (1kV 이하): 지역사회 전력 분배에 적합, 마을 전력 공급, 건설현장 임시전원 공급, 및 최종 사용자 라인, IEC에 부합, 학사, 그리고 국가 표준.
중전압 가공 절연 케이블 (10kV-35kV): 도시 기간 배전망의 주 전력 공급선 역할, 교외 송전, 태양광/풍력 전력망 연결, 및 산업 단지, 지역 송전 핵심과제 수행.
오버헤드 절연 케이블의 장점
소재에 대한 디자인 로직을 바탕으로, 구조, 그리고 위에서 언급한 전압, 기존의 나전선에 비해 가공 절연 케이블의 장점을 요약할 수 있습니다.. 이것이 가공 케이블 프로젝트의 광범위한 업그레이드 및 교체의 근본적인 이유입니다.:
실패율 감소: 절연층은 나뭇가지나 새에 의한 단락을 방지할 수 있습니다., 트리핑 실패를 이상으로 줄입니다. 70% 숲 지역과 바람이 많이 부는 지역, 비가 오는 지역.
강화된 안전 수준: 절연층은 노출된 활선의 위험을 제거합니다., 감전 및 아크 사고를 효과적으로 예방합니다..
공간 절약: 묶음형 구조로 선간 안전거리 감소, 대규모 토지 취득의 필요성 제거.
유지 관리 비용 절감: 덜 빈번한 트리밍 및 청소가 필요합니다., 이후 유지 관리 작업량을 크게 줄여줍니다.. 장기 프로젝트의 전체 비용은 나선선의 비용보다 훨씬 낮습니다..
오버헤드 절연 케이블 표준
가공절연케이블을 구입하기 전에, 승인 실패를 방지하려면 해당 표준과 일치하는 우선 순위를 지정하는 것이 중요합니다.:
- 일반 국제 표준: IEC 60502
- ASTM B231/B232—알루미늄 도체
- 영연방 및 아프리카 지역: 학사 7870
적용되는 기준은 지역에 따라 다를 수 있습니다.. 케이블 외경, 기계적 인장 강도, 단열재 두께, 일치하는 하드웨어는 서로 다른 표준 간에 호환되지 않습니다.. 어떤 유형이 자신에게 적합한지 확실하지 않은 경우, 저희에게 연락하게 자유롭게 느끼십시오; 우리 전문가들이 기꺼이 도와드릴 것입니다.
올바른 오버헤드 절연 케이블을 선택하는 방법?
다년간의 해외 프로젝트 수행 경험을 바탕으로, ZMS는 엔지니어가 케이블을 선택할 때 네 가지 주요 치수에 집중할 것을 권장합니다.:
- 프로젝트의 배전 시스템에 저/중 전압 수준을 정확하게 일치시킵니다.;
- 현장 환경에 따라 적절한 도체 및 절연재 선택 (연안, 고도가 높은, 숲이 우거진, 산업 지역);
- 구성 조건에 따라 단일 코어 개조 케이블 또는 다중 코어 ABC 번들 케이블 중에서 선택하십시오.;
- 통관 중 호환성을 보장하기 위해 프로젝트에 지정된 국제 표준을 엄격히 준수합니다., 수락, 및 설치.

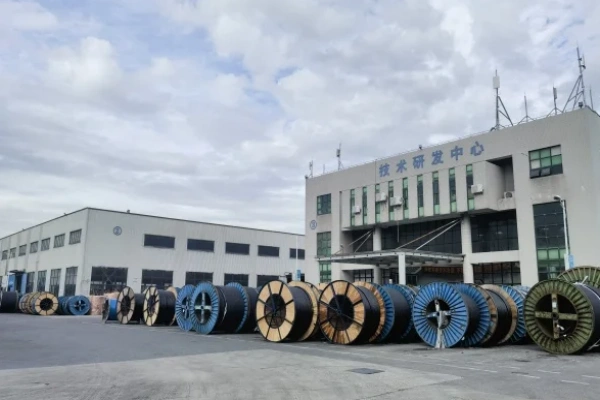

ZMS 오버헤드 절연 케이블을 선택하는 이유?
오랫동안 해외 전력 프로젝트를 수행해온 케이블 제조업체로서, ZMS는 국제 엔지니어링 표준에 따라 가공 절연 케이블 및 ABC 케이블을 지속적으로 대량 생산합니다., 저전압부터 35kV까지 전 범위를 포괄.
당사의 모든 케이블은 새로운 내후성 XLPE 절연체와 고순도 알루미늄/알루미늄 합금 도체를 사용합니다., IEC, BS 등 국제 표준을 엄격히 준수합니다.. 우리는 해외 입찰 및 프로젝트 승인 요구 사항을 충족하기 위해 완전한 테스트 보고서 및 공장 인증 문서를 제공합니다..
특수한 환경에 대한 커스터마이징도 지원합니다: 내한성, 부식 방지, 및 UV 방지 강화 버전, 비표준 단면 및 특수 구조뿐만 아니라. 우리는 엔지니어링 팀이 일치하지 않는 선택과 같은 일반적인 문제를 해결할 수 있도록 완전한 전용 설치 하드웨어 세트를 제공합니다., 호환되지 않는 액세서리, 승인 테스트의 어려움.
요약하면
오버헤드 단열재는 글로벌 배전망 업그레이드를 위한 필수 제품이 되었습니다., 성숙한 소재 구조 덕분에, 계층형 전압 시스템, 안정적인 실외 성능. 기존의 베어 도체와 비교, 안전 측면에서 압도적인 엔지니어링 이점을 제공합니다., 안정, 유지관리 비용, 및 시나리오 적응성.
정확한 재료 선택, 구조적 일치, 표준 정렬은 안정적인 작동을 보장하는 데 중요합니다. 가공선. 모델이 확실하지 않은 경우, 기준, 또는 구매하려는 가공 절연 케이블의 재질, 귀하의 프로젝트 매개변수를 보내주십시오.. ZMS 기술팀은 무료 엔지니어링 선택 솔루션과 정확한 견적을 제공합니다..
